Индуктивные датчики: принцип работы, виды и применение

В мире промышленной автоматизации, где критически важны надежность и точность, одними из ключевых элементов являются индуктивные датчики (https://purelogic.ru/catalog/peredachi/trapeceidalnye_vinty/), к примеру от производителя Purelogic R&D. Эти компактные устройства предназначены для бесконтактного обнаружения металлических объектов. Их главное преимущество — отсутствие механического контакта, что обеспечивает исключительную долговечность и устойчивость к износу. Способность стабильно работать в условиях сильной запыленности, повышенной влажности, вибрации и наличия агрессивных сред делает их незаменимыми для суровых промышленных условий.

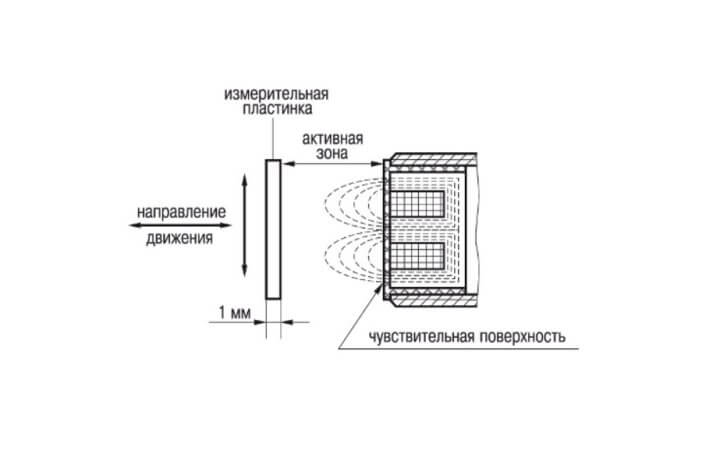

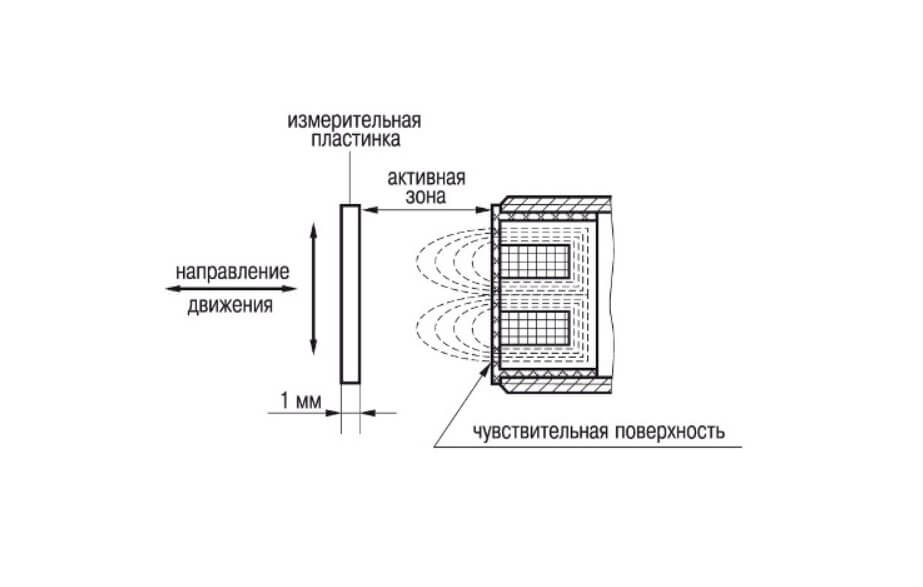

Принцип действия

Работа датчика основана на фундаментальном физическом явлении — электромагнитной индукции. Внутри корпуса прибора расположен высокочастотный генератор, который создает переменное магнитное поле с помощью катушки индуктивности, намотанной на ферритовый сердечник.

Когда в зону действия этого невидимого поля попадает металлический объект, в его материале по законам физики возникают микроскопические замкнутые электрические токи, известные как вихревые токи или токи Фуко. Их возникновение приводит к потере энергии и ослаблению электромагнитного поля самой катушки. Встроенная электронная схема (триггер Шмитта) фиксирует это изменение амплитуды. Как только ослабление достигает заданного порога, схема моментально изменяет состояние выходного ключа (транзистора), посылая сигнал контроллеру или исполнительному механизму. Когда объект удаляется, поле восстанавливается, и датчик возвращается в исходное состояние.

Основные виды и классификация

Индуктивные датчики делятся на виды по нескольким ключевым параметрам:

1. По типу выходного сигнала:

   • Дискретные (цифровые): Наиболее распространенный тип. Они работают по принципу «включено/выключено» и делятся на два важных подтипа: PNP (выходной транзистор подключает нагрузку к «плюсу» питания) и NPN (подключает нагрузку к «минусу» или общему проводу). Правильный выбор типа критически важен для совместимости с входом программируемого логического контроллера (ПЛК).

   • Аналоговые: Более сложные датчики, выходной сигнал которых (ток 4–20 мА или напряжение 0–10 В) пропорционален расстоянию до металлического объекта. Это позволяет не только детектировать его наличие, но и точно измерять положение или перемещение.

2. По конструкции корпуса: Производители предлагают огромное разнообразие форм-факторов для любых задач: стандартные цилиндрические (например, с резьбой M12, M18), компактные прямоугольные, кольцевые (дляdetection мелких деталей на конвейере или контроля обрыва метиза) и щелевые (напоминающие оптический прерыватель, но для работы с металлом).

Ключевые характеристики

При выборе датчика обращают внимание на несколько параметров:

• Номинальная дистанция срабатывания: Расстояние, на котором гарантируется обнаружение стандартной металлической мишени (из стали). Важно помнить, что для цветных металлов (алюминий, медь, латунь) эффективная дистанция уменьшается.

• Частота переключения: Определяет быстродействие — сколько раз в секунду датчик может сработать. Критично для высокоскоростных конвейеров или систем подсчета.

• Степень защиты (IP): Показывает устойчивость к внешним воздействиям (например, IP67 означает полную защиту от пыли и возможность кратковременного погружения в воду).

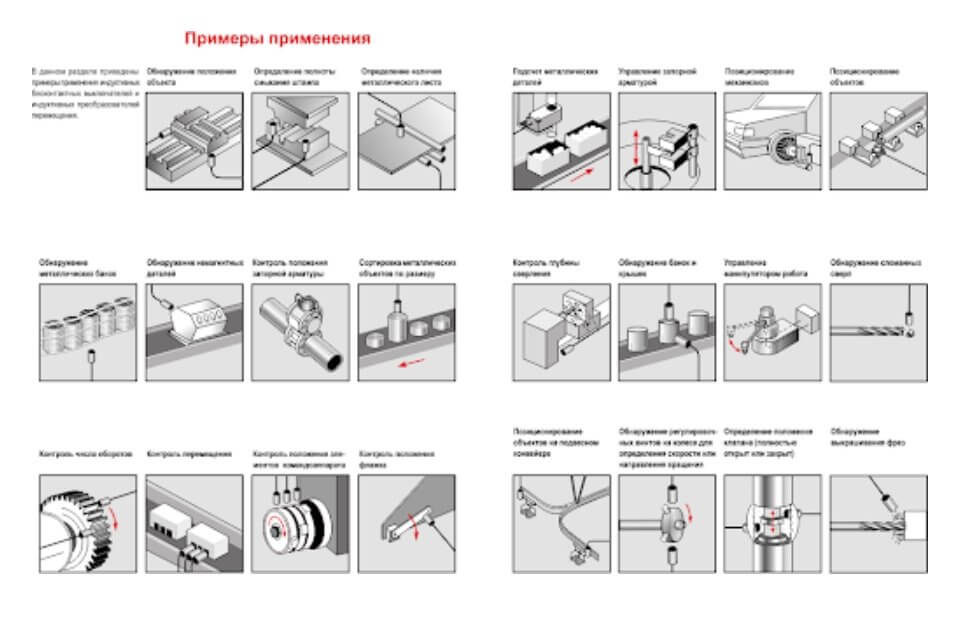

Области применения

Сферы использования индуктивных датчиков охватывают практически всю промышленность:

• Машиностроение и робототехника: Подсчет деталей, определение конечного положения штоков пневмо- и гидроцилиндров, контроль наличия инструмента в держателе станка с ЧПУ.

• Автомобильная промышленность: Контроль положения элементов на сборочной линии.

• Упаковочное и пищевое производство: Обнаружение металлических крышек, контроли наличия тары.

• Системы безопасности: Мониторинг положения металлических дверей или люков, а также задних бабки (https://purelogic.ru/catalog/instrument-i-osnastka/zadnie_babki/).

Заключение

Индуктивные датчики, несмотря на простоту своего принципа, остаются «рабочими лошадками» современной автоматизации. Их надежность, неприхотливость и высокая производительность обеспечивают точность и безотказность технологических процессов, делая их фундаментальным компонентом в арсенале любого инженера-автоматизатора.
